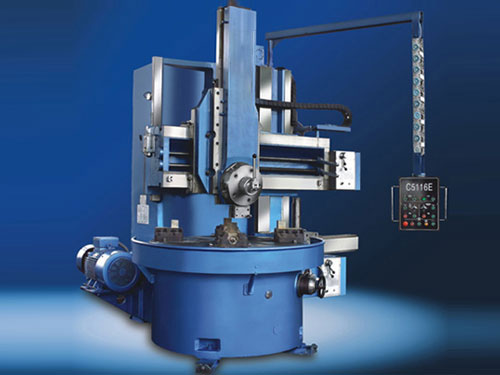

C51系列單柱立式車床
產品特點
- 我公司本著“造傻瓜機床”的理念，功提高機床精度，降低操作保養難度，及提高機床精度穩定性出發，對原CA51系列單柱立車做了重大改進，保留原系列機床剛性好的有點，映入數控立車的工作臺結構和PLC控制技術，改進后的主要特點如下：

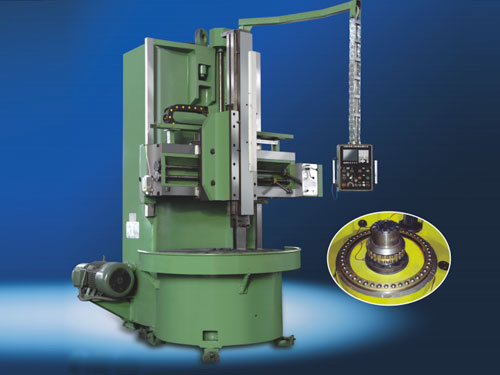

- 1、采用全功能數控立車的高精度帶預載荷滾動導軌工作臺結構，其優點如下：
①回轉精度高：回轉精度可以比原先的結構提高50%
②承載能力大：工作臺承載可達到8噸。
③免維護：滾動軸承結構只需簡單的噴淋潤滑，又避免了傳統機床易造成動靜壓導軌拉毛等設備事故的弊端，降低了用戶在機床保有階段的成本。 - 2、將轉閥變速改為PLC控制電磁閥變速（與C5225立車相同），變速更可靠方便。
- 3、滑動副全部粘貼井口導軌軟帶，摩擦系數小，進給無爬行，延長了導軌的實用壽命。
- 4、豐富的鏟平系列：留到架方滑枕及五工位刀臺型、立柱可加高、方滑枕行程可加長、加工電機刻體專用型、可加裝數顯。
- 5、采用歐姆龍可編程序控制器控制，電器原件采用施奈德或西門子，穩定可靠。
主要規格參數
|
參數名稱
|
單位
|
C5112G×H/5
|
C5116G×H/8
|
C5120G×H/10
|
C5123G×H/10
|
|
車削直徑
|
mm
|
1250
|
1600
|
2000
|
2300
|
|
工作臺直徑
|
mm
|
1010
|
1400
|
1800
|
2000
|
|
工件高度H
|
mm
|
1000/1250/1400
|
1000/1400/1600
|
1250/1600/1800
|
1250/1600/1800
|
|
工件重量
|
t
|
5
|
8
|
10
|
10
|
|
垂直刀架切削力
|
kn
|
20
|
25
|
25
|
25
|
|
側刀架切削力
|
kn
|
20
|
20
|
20
|
20
|
|
工作臺扭矩
|
kn.m
|
17.5
|
25
|
32
|
32
|
|
工作臺轉速范圍
|
r/min
|
6.3-200
|
5-160
|
2.5-125
|
2.5-125
|
|
垂直刀架搬度極限
|
±30。
|
±30。
|
±30。
|
±30。
|
|
|
刀架進給量范圍(12級)
|
mm/min
|
0.8-86
|
0.8-86
|
0.8-86
|
0.8-86
|
|
橫梁行程
|
mm
|
650/830/1050
|
650/1050/1250
|
900/1250/1450
|
900/1250/1450
|
|
橫梁移動速度
|
mm/min
|
440
|
440
|
440
|
440
|
|
垂直刀架水平行程
|
mm
|
650
|
800
|
1050
|
1200
|
|
垂直刀架滑枕行程
|
mm
|
650
|
800/1000
|
800/1000
|
800/1000
|
|
側刀架滑枕水平行程
|
mm
|
500
|
630
|
630
|
630
|
|
側刀架垂直行程
|
mm
|
970
|
980
|
1180
|
1180
|
|
刀架快速移動速度
|
mm/min
|
1800
|
1800
|
1800
|
1800
|
|
刀桿截面高度
|
mm
|
40
|
40
|
40
|
40
|
|
主電動機功率
|
Kw
|
22
|
30
|
37
|
37
|
|
機床外形尺寸(長*寬*高)
|
cm
|
236*247*358
|
283*287*387
|
321*405*420
|
341*405*420
|
|
機床重量
|
t
|
8.3/8.6/8.9
|
12.6/13.8/14.1
|
17.5/18.6/19.5
|
18/19.1/20.6
|
|
備注
|
刀架可選裝國產或進口數顯 | ||||
| 技術參數左邊列數值為標準型產品 | |||||
